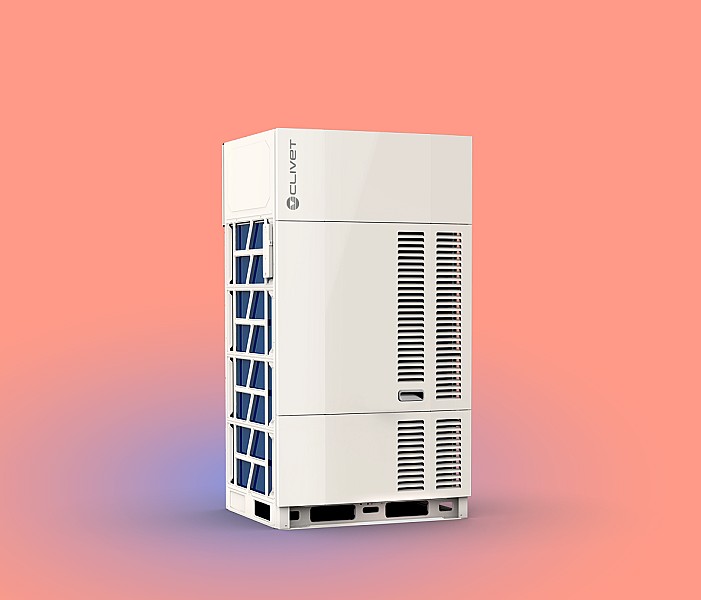

Con il nuovo VRF CVT9, Clivet porta sul mercato una nuova generazione di unità esterne a pompa di calore pensata per affrontare le esigenze degli edifici contemporanei, dove efficienza energetica, flessibilità impiantistica e gestione del comfort devono convivere.
Il passaggio al refrigerante R32 rappresenta soltanto uno degli elementi della nuova piattaforma. L'intervento più significativo riguarda infatti la progettazione dello scambiatore di calore, sviluppato con un'architettura a 310° che permette di aumentare del 32% la superficie di scambio termico senza modificare le dimensioni esterne dell'unità.
Una soluzione che punta a migliorare l'efficienza stagionale mantenendo invariati gli ingombri, un aspetto particolarmente rilevante quando le unità devono essere integrate in edifici con spazi tecnici limitati.
Più efficienza durante tutta la stagione
Il nuovo scambiatore contribuisce a raggiungere valori di efficienza stagionale fino a SCOP 4,89 e SEER 8,58, con l'obiettivo di contenere i consumi sia durante il funzionamento estivo sia in quello invernale.
Il sistema utilizza inoltre un compressore scroll inverter DC con tecnologia EVI, che permette di mantenere il funzionamento in riscaldamento fino a una temperatura esterna di -30 °C. La resa termica rimane pari al 100% del valore nominale fino a -5 °C.
Anche il funzionamento in raffrescamento è progettato per condizioni estreme: il sistema può operare con temperature esterne comprese tra -15 °C e +55 °C, mantenendo la continuità di funzionamento anche nei periodi di maggiore sollecitazione.
Un sistema pensato per edifici complessi
La configurazione VRF trova uno dei suoi principali campi di applicazione negli edifici multi-zona, dove ambienti differenti richiedono condizioni di comfort indipendenti.
Uffici, hotel, scuole e strutture residenziali possono infatti presentare numerosi locali con carichi termici e setpoint differenti. La gestione puntuale delle singole zone consente di adattare il funzionamento alle effettive esigenze degli spazi, evitando una regolazione uniforme dell'intero edificio.
La gamma CVT9 è disponibile in cinque taglie, da 25,2 a 45 kW per singolo modulo, e permette di combinare fino a due moduli per arrivare a una potenza complessiva di 90 kW.
Anche la progettazione delle linee frigorifere è stata pensata per lasciare maggiore libertà al progettista: la lunghezza equivalente può arrivare a 260 metri, con 220 metri effettivi e fino a 1.200 metri di sviluppo totale dell'impianto. Il dislivello massimo raggiunge inoltre 110 metri tra unità esterna e interne e 40 metri tra le singole unità interne.
R32 e sicurezza: la progettazione diventa più flessibile
L'introduzione del refrigerante R32 porta con sé anche nuove esigenze nella progettazione degli impianti. Per affrontarle, Clivet ha sviluppato gli Shut-off Valve Box (SV-BOX) conformi alla norma IEC 60335-2-40 v.7.
Le valvole consentono di progettare in sicurezza anche in ambienti di superficie ridotta, come camere d'albergo e piccoli uffici, gestendo i limiti legati alla carica di refrigerante.
Un ulteriore vantaggio riguarda la possibilità di isolare singolarmente i rami dell'impianto. In caso di una perdita localizzata, questa configurazione permette di intervenire sulla sezione interessata senza dover necessariamente fermare l'intero sistema.
A completare l'integrazione con la gestione dell'edificio è la connettività nativa verso i sistemi BMS tramite Modbus RTU, senza necessità di accessori esterni.
Più semplice anche per chi installa e manutiene
La progettazione della piattaforma tiene conto anche delle attività in cantiere e del successivo servizio tecnico. Per l'installatore, il sistema di comunicazione Bus EasyCom con topologia libera contribuisce a semplificare il cablaggio e la distribuzione dei cavi.
Sul fronte della manutenzione, l'elettronica è protetta dal sistema SafeBox 2, con grado di protezione IP68 e suddivisione in tre zone che consentono di accedere separatamente ai vani di potenza, controllo e funzione.
La continuità di servizio viene invece supportata dalla tecnologia MultiSensor e dalla gestione tramite Digital Twin. In caso di anomalia di un sensore fisico, il sistema può creare un sensore virtuale per evitare il blocco della macchina e mantenere operativo l'impianto.
Per la diagnostica, il modulo Bluetooth aggiornato consente il collegamento diretto via USB Type-C a un PC con software dedicato e mette a disposizione una seconda porta di comunicazione per l'eventuale integrazione di un ulteriore gateway.
Anche architettura e comfort entrano nella progettazione
La flessibilità della piattaforma non riguarda soltanto la parte impiantistica. Le possibilità di canalizzazione dell'aria consentono di installare le unità esterne anche in aree coperte o confinate, offrendo ulteriori margini di integrazione con l'architettura dell'edificio.
Un altro elemento considerato è il rumore. Il sistema dispone di fino a 14 livelli di attenuazione e della funzione Night Silent Mode, pensata per ridurre le emissioni sonore nelle ore notturne e negli ambienti residenziali o direzionali dove il comfort acustico rappresenta un requisito importante.
Una piattaforma costruita per evolvere
Con CVT9, Clivet propone quindi una piattaforma nella quale efficienza, refrigerante R32 e gestione del comfort sono solo alcuni degli elementi di un progetto più ampio.
L'obiettivo è intervenire sulle diverse fasi del ciclo di vita dell'impianto: dalla progettazione alla posa, dalla gestione quotidiana alla manutenzione. Un approccio che risponde alla crescente complessità degli edifici multi-zona e alla necessità di trovare soluzioni capaci di coniugare prestazioni energetiche, sicurezza e libertà installativa.
La piattaforma è inoltre destinata a evolversi ulteriormente: Clivet ha anticipato l'introduzione, a partire dal 2027, di nuove soluzioni dedicate all'autonomia energetica e alla flessibilità installativa delle unità esterne.
